ফ্ল্যাঞ্জড বিয়ারিংস বনাম স্ট্যান্ডার্ড বিয়ারিংস: ফ্ল্যাঞ্জ ডিজাইন আসলে কোন সমস্যাগুলি সমাধান করে?

সরাসরি উত্তর: ফ্ল্যাঞ্জগুলি অক্ষীয় অবস্থান সমাধান করে এবং অতিরিক্ত হার্ডওয়্যার ছাড়াই মাউন্টিং সহজ করে

A flanged ভারবহন বাইরের বলয় থেকে বিস্তৃত একটি সমন্বিত কলার (ফ্ল্যাঞ্জ) সহ একটি আদর্শ বল বা রোলার বিয়ারিং। ফ্ল্যাঞ্জের প্রাথমিক কাজ হল একটি হাউজিং বোরের মধ্যে বিয়ারিংকে অক্ষীয়ভাবে সনাক্ত করা , অপারেশন চলাকালীন এটিকে স্লাইডিং বা শ্যাফ্ট বরাবর স্থানান্তরিত করা থেকে বাধা দেয় — এমন একটি সমস্যা যা ফ্ল্যাঞ্জ ছাড়াই স্ট্যান্ডার্ড বিয়ারিংগুলিকে অন্যথায় রিটেইনিং রিং, হাউজিংয়ে মেশিনযুক্ত কাঁধের ধাপ বা স্পেসার এবং লকনাট ব্যবহার করে সমাধান করতে হবে।

ব্যবহারিক পরিভাষায়, এর অর্থ হল ফ্ল্যাঞ্জযুক্ত বিয়ারিংগুলি একটি সমাবেশে প্রয়োজনীয় উপাদানগুলির সংখ্যা হ্রাস করে, আবাসনের জন্য যন্ত্রের প্রয়োজনীয়তাকে সরল করে এবং উত্পাদনের রান জুড়ে সারিবদ্ধকরণকে আরও পুনরাবৃত্তিযোগ্য করে তোলে। কনভেয়র রোলার, প্রিন্টার মেকানিজম এবং ছোট মোটর হাউজিং-এর মতো অ্যাপ্লিকেশনগুলিতে, একটি স্ট্যান্ডার্ড বিয়ারিং থেকে একটি রিটেনিং অ্যাসেম্বলি থেকে একটি একক ফ্ল্যাঞ্জযুক্ত বিয়ারিং-এ স্যুইচ করা যেতে পারে সমাবেশের সেই বিভাগে অংশের সংখ্যা 2-4 উপাদান দ্বারা কমিয়ে দিন . এই নিবন্ধের বাকি অংশটি ঠিক কোন সমস্যাগুলি ফ্ল্যাঞ্জ ডিজাইনের ঠিকানাগুলিকে ভেঙে দেয়, কোথায় এটি ছোট হয় এবং একটি নির্দিষ্ট প্রয়োগের জন্য ফ্ল্যাঞ্জ এবং স্ট্যান্ডার্ড বিয়ারিংয়ের মধ্যে কীভাবে সিদ্ধান্ত নেওয়া যায়।

সমস্যা 1: অতিরিক্ত হার্ডওয়্যার ছাড়া অক্ষীয় অবস্থান

ফ্ল্যাঞ্জ ডিজাইনের সবচেয়ে তাৎক্ষণিক সমস্যার সমাধান হল বিয়ারিংকে আবাসনের সাপেক্ষে একটি স্থির অক্ষীয় অবস্থানে রাখা, আলাদা ধরে রাখার উপাদানগুলির উপর নির্ভর না করে।

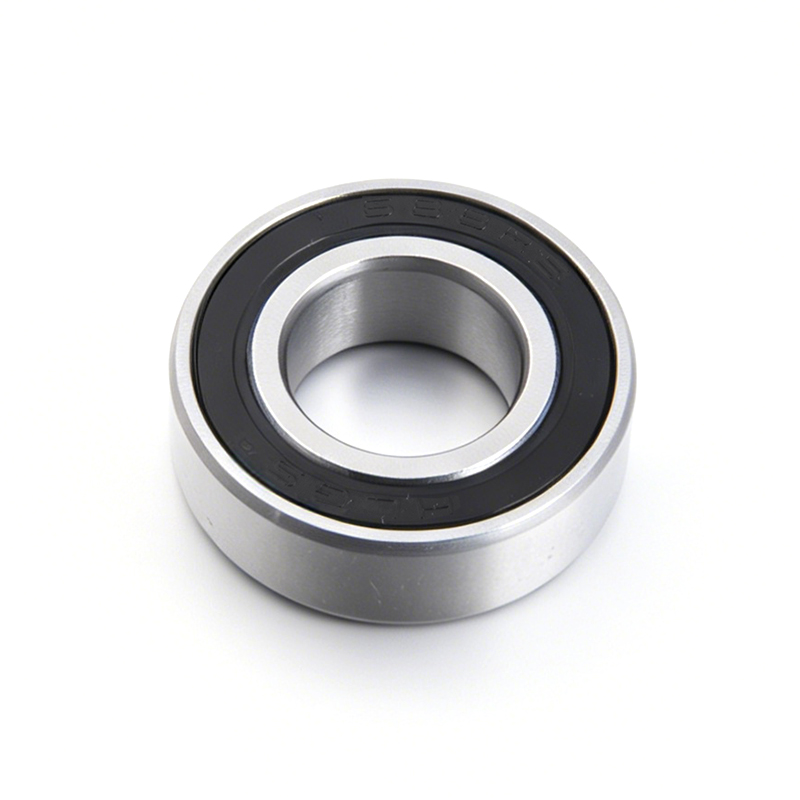

স্ট্যান্ডার্ড বিয়ারিংগুলি কীভাবে এই সমস্যাটি পরিচালনা করে

একটি স্ট্যান্ডার্ড (নন-ফ্ল্যাঞ্জড) বিয়ারিং সহ, বাইরের রিং হল একটি প্লেইন সিলিন্ডার, যার অর্থ কম্পন বা থ্রাস্ট লোডের অধীনে বোর অক্ষ বরাবর স্লাইডিং থেকে সহজাতভাবে কিছুই আটকায় না। ডিজাইনাররা সাধারণত হাউজিংয়ের একদিকে মেশিনযুক্ত কাঁধ এবং অন্য দিকে একটি ধরে রাখার রিং, স্ন্যাপ রিং বা শেষ ক্যাপ দিয়ে এটিকে সম্বোধন করে। এই সমাধানগুলির প্রতিটির জন্য অতিরিক্ত মেশিনিং নির্ভুলতা এবং সমাবেশ পদক্ষেপ প্রয়োজন।

কিভাবে ফ্ল্যাঞ্জ এটি সরাসরি সমাধান করে

একটি ফ্ল্যাঞ্জযুক্ত বিয়ারিং এর কলার হাউজিং বোরের মুখের বিপরীতে ফ্লাশ করে বসে, এটি তার নিজস্ব স্টপ হিসাবে কাজ করে। এর মানে হল আবাসনের জন্য একটি ধাপের পরিবর্তে একটি সোজা, কাঁধবিহীন বোর প্রয়োজন — একটি অর্থপূর্ণভাবে সহজ এবং সস্তা মেশিনিং অপারেশন , বিশেষ করে শীট মেটাল বন্ধনী বা ইনজেকশন-ছাঁচযুক্ত প্লাস্টিকের উপাদানগুলির মতো পাতলা-প্রাচীরের আবাসনগুলিতে, যেখানে একটি সুনির্দিষ্ট অভ্যন্তরীণ কাঁধে মেশিন করা কঠিন বা অসম্ভব।

সমস্যা 2: পাতলা বা নরম হাউজিং উপকরণে মাউন্ট করা

স্ট্যান্ডার্ড বিয়ারিং একটি নিরাপদ প্রেস ফিট বজায় রাখার জন্য একটি নির্দিষ্ট পরিমাণ হাউজিং প্রাচীর বেধ এবং উপাদান অনমনীয়তার উপর নির্ভর করে। ফ্ল্যাঞ্জগুলি সেই ক্ষেত্রেগুলিকে সম্বোধন করে যেখানে এই ধারণাটি ভেঙে যায়।

কেন পাতলা হাউজিং স্ট্যান্ডার্ড বিয়ারিং জন্য সমস্যাযুক্ত

পাতলা শিট মেটাল, প্লাস্টিক বা অ্যালুমিনিয়াম হাউজিং ব্যবহার করা অ্যাপ্লিকেশনগুলিতে - সাধারণ ভোক্তা ইলেকট্রনিক্স, ছোট যন্ত্রপাতি এবং হালকা যন্ত্রপাতিগুলিতে - একটি স্ট্যান্ডার্ড বিয়ারিং সম্পূর্ণরূপে বাইরের রিং এবং বোরের মধ্যে হস্তক্ষেপের উপর নির্ভর করে। হাউজিং প্রাচীর যদি খুব পাতলা হয় বা উপাদানটি খুব নরম হয়, তাহলে কম্পন, থার্মাল সাইক্লিং বা বারবার লোড সাইকেলের কারণে এই ফিটটি সময়ের সাথে আলগা হয়ে যেতে পারে, যার ফলে বিয়ারিং তার অবস্থানের বাইরে চলে যেতে পারে।

ফ্ল্যাঞ্জ কীভাবে ক্ষতিপূরণ দেয়

কারণ ফ্ল্যাঞ্জ সরাসরি হাউজিং মুখের বিপরীতে বহন করে (প্রায়শই ফ্ল্যাঞ্জের গর্তের মাধ্যমে মাউন্টিং স্ক্রু দিয়ে সুরক্ষিত করা হয়, ফ্ল্যাঞ্জযুক্ত হাউজিং ইউনিটের ক্ষেত্রে), এটি জায়গায় থাকার জন্য শুধুমাত্র হস্তক্ষেপের উপর নির্ভর করে না। এটি ফ্ল্যাঞ্জযুক্ত বিয়ারিংগুলিকে বিশেষভাবে উপযুক্ত করে তোলে প্লাস্টিকের হাউজিং এবং স্ট্যাম্পযুক্ত শীট মেটাল বন্ধনী , যেখানে একটি স্ট্যান্ডার্ড প্রেস-ফিট বিয়ারিং তুলনামূলকভাবে সংক্ষিপ্ত পরিষেবা জীবনের মধ্যে আলগা হতে পারে।

সমস্যা 3: সমাবেশ সরলীকরণ এবং অংশ সংখ্যা হ্রাস করা

যান্ত্রিক ফাংশনের বাইরে, ফ্ল্যাঞ্জ ডিজাইনের উত্পাদন দক্ষতা এবং সমাবেশ শ্রমের উপর সরাসরি প্রভাব রয়েছে।

উত্স এবং স্টক কম উপাদান

একটি স্ট্যান্ডার্ড বিয়ারিং অ্যাসেম্বলি যার জন্য অক্ষীয় ধরে রাখার প্রয়োজন হয় তার জন্য একটি ধরে রাখার রিং, শ্যাফ্ট বা বোরে মেশানো একটি ম্যাচিং খাঁজ এবং সম্ভবত একটি স্পেসারের প্রয়োজন হতে পারে - যার প্রতিটি উৎস, পরিদর্শন এবং স্টকের জন্য একটি পৃথক অংশ নম্বর। একটি ফ্ল্যাঞ্জযুক্ত ভারবহন এটিকে একক উপাদানে একীভূত করে, যা উপাদানের বিল জটিলতা হ্রাস করে এবং অনুপস্থিত বা অমিল হার্ডওয়্যার থেকে সমাবেশ ত্রুটির ঝুঁকি কমায়।

দ্রুত সমাবেশ লাইন থ্রুপুট

উচ্চ-ভলিউম উত্পাদনে, প্রতিটি অতিরিক্ত বেঁধে রাখার পদক্ষেপ চক্রের সময় যোগ করে। একটি বহু-পদক্ষেপ ধরে রাখা রিং ইনস্টলেশনকে একটি একক সন্নিবেশ (বা সন্নিবেশ এবং কয়েকটি স্ক্রু) দিয়ে প্রতিস্থাপন করা প্রতিটি সমাবেশ চক্রের পরিমাপযোগ্য সময়কে শেভ করতে পারে - একটি পার্থক্য যা উল্লেখযোগ্যভাবে উৎপাদন জুড়ে দশ বা কয়েক হাজার ইউনিটে চলে।

সমস্যা 4: মাল্টি-বিয়ারিং সিস্টেমে সারিবদ্ধতা বজায় রাখা

একটি একক শ্যাফ্ট সমর্থন করে একাধিক বিয়ারিং সহ সিস্টেমগুলি - পরিবাহক সিস্টেম, প্রিন্টার রোলার এবং লিনিয়ার মোশন অ্যাসেম্বলিতে সাধারণ - একটি নির্দিষ্ট প্রান্তিককরণ চ্যালেঞ্জের মুখোমুখি হয় যা ফ্ল্যাঞ্জ ডিজাইনকে সমাধান করতে সহায়তা করে।

মাল্টি-পয়েন্ট সমর্থনে প্রান্তিককরণ সমস্যা

যখন একটি শ্যাফ্ট দুই বা ততোধিক বিন্দুতে সমর্থিত হয়, এমনকি প্রতিটি ভারবহন অবস্থানে অক্ষীয় অবস্থানের ছোট পার্থক্যগুলি ভুল-বিন্যস্ততা প্রবর্তন করতে পারে, যা অসম লোড বিতরণ এবং অকাল পরিধানের দিকে পরিচালিত করে। একাধিক মাউন্টিং পয়েন্ট জুড়ে সামঞ্জস্যপূর্ণ অক্ষীয় অবস্থান বজায় রাখার জন্য স্ট্যান্ডার্ড বিয়ারিং সম্পূর্ণরূপে হাউজিং মেশিনিং নির্ভুলতার উপর নির্ভর করে।

কিভাবে ফ্ল্যাঞ্জগুলি পুনরাবৃত্তিযোগ্যতা উন্নত করে

কারণ ফ্ল্যাঞ্জ মুখ একটি সামঞ্জস্যপূর্ণ, স্ব-লোকেটিং রেফারেন্স পৃষ্ঠ, ফ্ল্যাঞ্জযুক্ত বিয়ারিং সরবরাহ করে একাধিক মাউন্টিং পয়েন্ট জুড়ে অবস্থানগত পুনরাবৃত্তিযোগ্যতা উন্নত করুন প্রতিটি হাউজিং বোরকে একই আঁটসাঁট সহনশীলতায় মেশিন করার প্রয়োজন না করে যেমন কাঁধযুক্ত নকশার জন্য প্রয়োজন হবে। এটি একটি প্রধান কারণ হল মডুলার কনভেয়ার সিস্টেমে ফ্ল্যাঞ্জযুক্ত ইউনিটগুলি সাধারণ, যেখানে অভিন্ন বিয়ারিং ইউনিটগুলি একটি লাইন বরাবর অনেকগুলি স্টেশন জুড়ে ইনস্টল করা হয়।

যেখানে ফ্ল্যাঞ্জ ডিজাইন সাহায্য করে না (এবং এমনকি একটি অপূর্ণতাও হতে পারে)

ফ্ল্যাঞ্জযুক্ত বিয়ারিংগুলি স্ট্যান্ডার্ড বিয়ারিংয়ের চেয়ে সর্বজনীন আপগ্রেড নয়। তাদের সীমাবদ্ধতা বোঝা তাদের সুবিধা বোঝার মতোই গুরুত্বপূর্ণ।

বর্ধিত রেডিয়াল ফুটপ্রিন্ট

ফ্ল্যাঞ্জ নিজেই বাইরের রিং ব্যাসের বাইরে উপাদান যোগ করে, যার অর্থ একটি ফ্ল্যাঞ্জযুক্ত বিয়ারিং একটি সমতুল্য স্ট্যান্ডার্ড বিয়ারিংয়ের চেয়ে বেশি রেডিয়াল স্থান দখল করে। অ্যাপ্লিকেশানগুলিতে যেখানে স্থান শক্তভাবে সীমাবদ্ধ থাকে — ক্ষুদ্র যন্ত্র, কমপ্যাক্ট গিয়ার ট্রেন, বা নেস্টেড অ্যাসেম্বলি — এই পদচিহ্নটি যোগ করে সম্পূর্ণরূপে flanged নকশা বাতিল করতে পারেন , এমনকি যেখানে অক্ষীয় অবস্থানের সুবিধা অন্যথায় কার্যকর হবে।

ফ্ল্যাঞ্জ ইন্টারফেসে কম লোড ক্ষমতা

ফ্ল্যাঞ্জের বেধ এবং উপাদানের উপর নির্ভর করে, ফ্ল্যাঞ্জেরই প্রধান ভারবহন কাঠামোর তুলনায় কম লোড সহনশীলতা রয়েছে। উচ্চ-থ্রাস্ট-লোড অ্যাপ্লিকেশনগুলিতে, বারবার ভারী অক্ষীয় লোড শোষণ করার জন্য একা ফ্ল্যাঞ্জের উপর নির্ভর করলে সময়ের সাথে সাথে ফ্ল্যাঞ্জের বিকৃতি বা ক্র্যাকিং হতে পারে — যার অর্থ ফ্ল্যাঞ্জযুক্ত বিয়ারিংগুলি অবস্থান এবং হালকা-থেকে-মধ্যম থ্রাস্ট ধরে রাখার জন্য সর্বোত্তম উপযুক্ত, একটি ডেডিকেটেড থ্রাস্ট-স্ক্যারিওলোড বিয়ারিং-এর বিকল্প হিসাবে নয়।

উচ্চতর ইউনিট খরচ

Flanged bearings সাধারণত খরচ 10-25% বেশি একই আকার এবং গ্রেডের সমতুল্য স্ট্যান্ডার্ড বিয়ারিংয়ের চেয়ে, অতিরিক্ত উপাদান এবং ফ্ল্যাঞ্জ গঠনে জড়িত যন্ত্রের কারণে। অ্যাপ্লিকেশানগুলির জন্য যেখানে হাউজিং ডিজাইনের মাধ্যমে সস্তায় অক্ষীয় ধরে রাখা সম্ভব হয় (যেমন ডাই-কাস্ট মেটাল হাউজিং যেখানে একটি কাঁধ অন্তর্ভুক্ত করা সহজ), একটি সাধারণ ধরে রাখার বৈশিষ্ট্যের সাথে যুক্ত একটি স্ট্যান্ডার্ড বিয়ারিং আরও লাভজনক পছন্দ হতে পারে।

ফ্ল্যাঞ্জড বনাম স্ট্যান্ডার্ড বিয়ারিংস: পাশাপাশি তুলনা

নিচের সারণীটি উপরে আলোচিত মূল ট্রেড-অফের সংক্ষিপ্ত বিবরণ দেয় যে কোন বিকল্পটি একটি প্রদত্ত ডিজাইনের দৃশ্যে ভালভাবে ফিট করে তা স্পষ্ট করতে সাহায্য করে।

সাধারণ ফ্ল্যাঞ্জের ধরন এবং কী সেগুলি সমাধান করার জন্য ডিজাইন করা হয়েছে

সমস্ত ফ্ল্যাঞ্জযুক্ত বিয়ারিং একই নয় — বিভিন্ন ফ্ল্যাঞ্জ কনফিগারেশনগুলি কিছুটা আলাদা মাউন্টিং সমস্যার সমাধান করে।

ফুল ফ্ল্যাঞ্জ

একটি সম্পূর্ণ ফ্ল্যাঞ্জ সম্পূর্ণরূপে বিয়ারিংয়ের পরিধির চারপাশে প্রসারিত হয়, সর্বাধিক অক্ষীয় ধারণ পৃষ্ঠ প্রদান করে। এই প্রকারটি ক্রমাগত কম্পন সহ অ্যাপ্লিকেশনগুলিতে সাধারণ, যেমন স্কেটবোর্ডের চাকা এবং ছোট পরিবাহক রোলার, যেখানে হাউজিং মুখের সাথে সামঞ্জস্যপূর্ণ, চারপাশের যোগাযোগ উপকারী।

স্লটেড (ভাঙা) ফ্ল্যাঞ্জ

একটি স্লটেড ফ্ল্যাঞ্জের ফ্ল্যাঞ্জের রিংয়ে ছোট ফাঁক বা খাঁজ কাটা থাকে, যা প্রায়শই আঠালো বা অতিরিক্ত ধারণ যৌগকে আবাসনের মধ্যে ফ্ল্যাঞ্জের মাধ্যমে বন্ধনের অনুমতি দেয়। এই বৈকল্পিকটি ব্যবহার করা হয় যখন একা যান্ত্রিক ফিট সম্পূর্ণরূপে নির্ভরযোগ্য হিসাবে বিবেচিত হয় না, যেমন কিছু উচ্চ-কম্পন শিল্প সরঞ্জামে।

Flanged হাউজিং ইউনিট

বিয়ারিং এর উপর একটি ফ্ল্যাঞ্জের পরিবর্তে, কিছু ডিজাইনে একটি পৃথক ফ্ল্যাঞ্জযুক্ত বালিশ ব্লক বা ফ্ল্যাঞ্জ ইউনিট ব্যবহার করা হয় যাতে একটি স্ট্যান্ডার্ড বিয়ারিং ইনসার্ট থাকে। এর মধ্যে সাধারণত একটি ফ্রেম বা দেয়ালে সরাসরি বোল্ট করার জন্য মাউন্টিং গর্ত অন্তর্ভুক্ত, একটি ভিন্ন সমস্যা সমাধান করা: একটি মেশিনযুক্ত বোরের প্রয়োজনীয়তা সম্পূর্ণভাবে দূর করা , যা কৃষি এবং উপাদান হ্যান্ডলিং সরঞ্জামগুলিতে সাধারণ যেখানে পৃষ্ঠ-মাউন্টিং বোর-মাউন্টিংয়ের চেয়ে বেশি ব্যবহারিক।

ডিসিশন ফ্রেমওয়ার্ক: কখন স্ট্যান্ডার্ড ওভার ফ্ল্যাঞ্জ নির্বাচন করবেন

উপরোক্ত বিষয়গুলিকে একত্রিত করে, নিম্নলিখিত কাঠামোটি নির্ধারণ করতে সাহায্য করে যে কোন বিয়ারিং টাইপটি একটি নির্দিষ্ট ডিজাইনের দৃশ্যের সাথে ভালভাবে ফিট করে।

1. যখন flanged bearings চয়ন করুন : হাউজিং পাতলা দেয়াল, প্লাস্টিক, বা একটি কাঁধ সঙ্গে মেশিন কঠিন; যখন অক্ষীয় অবস্থান একাধিক মাউন্টিং পয়েন্ট জুড়ে পুনরাবৃত্তিযোগ্য হতে হবে; অথবা যখন অংশ গণনা এবং সমাবেশ সময় হ্রাস একটি অগ্রাধিকার
2. স্ট্যান্ডার্ড বিয়ারিং চয়ন করুন যখন : রেডিয়াল স্থান শক্তভাবে সীমাবদ্ধ; হাউজিং সহজে এবং অবিকল একটি কাঁধ দিয়ে মেশিন করা যেতে পারে; অথবা অ্যাপ্লিকেশনটিতে ভারী, টেকসই থ্রাস্ট লোড জড়িত থাকে যা একটি ডেডিকেটেড থ্রাস্ট বিয়ারিং ব্যবস্থা দ্বারা ভালভাবে পরিচালনা করা যায়
3. flanged হাউজিং ইউনিট বিবেচনা করুন যখন একটি ফ্রেম বা দেয়ালে পৃষ্ঠ মাউন্ট করা একটি বোরের ভিতরে মাউন্ট করার চেয়ে বেশি ব্যবহারিক, যেমন কৃষি বা পরিবাহক সরঞ্জামে

চূড়ান্ত সারাংশ

ফ্ল্যাঞ্জ ডিজাইন সমস্যাগুলির একটি নির্দিষ্ট এবং সু-সংজ্ঞায়িত সেট সমাধান করে: অতিরিক্ত হার্ডওয়্যার ছাড়া অক্ষীয় অবস্থান, পাতলা বা নরম হাউজিং উপকরণগুলিতে নির্ভরযোগ্য মাউন্টিং, অংশের সংখ্যা এবং সমাবেশের জটিলতা হ্রাস, এবং মাল্টি-বেয়ারিং সিস্টেম জুড়ে উন্নত প্রান্তিককরণ পুনরাবৃত্তিযোগ্যতা। এই সুবিধাগুলি একটি বৃহত্তর রেডিয়াল ফুটপ্রিন্ট, কিছুটা সীমিত ভারী-থ্রাস্ট ক্ষমতা এবং একটি শালীন মূল্য প্রিমিয়ামের খরচে আসে।

একইভাবে প্রকৌশলী এবং ক্রেতাদের জন্য ব্যবহারিক টেকঅওয়ে হল যে flanged ভারবহনs are a targeted solution, not a universal upgrade . যখন হাউজিং সীমাবদ্ধতা বা সমাবেশের দক্ষতা স্ব-লোকেটিং অক্ষীয় ধারণকে মূল্যবান করে তোলে তখন তারা সঠিক পছন্দ, এবং কম্প্যাক্ট রেডিয়াল আকার বা ভারী থ্রাস্ট লোড ক্ষমতা প্রাথমিক ডিজাইন ড্রাইভার হলে ভুল পছন্দ। নির্দিষ্ট মাউন্টিং এনভায়রনমেন্ট এবং লোড প্রোফাইলের মূল্যায়ন করা — অভ্যাসের বাইরে ভারবহন ধরনে ডিফল্ট না করে — প্রদত্ত অ্যাপ্লিকেশনের জন্য সঠিক নির্বাচন করার সবচেয়ে নির্ভরযোগ্য উপায় থেকে যায়৷
